概述

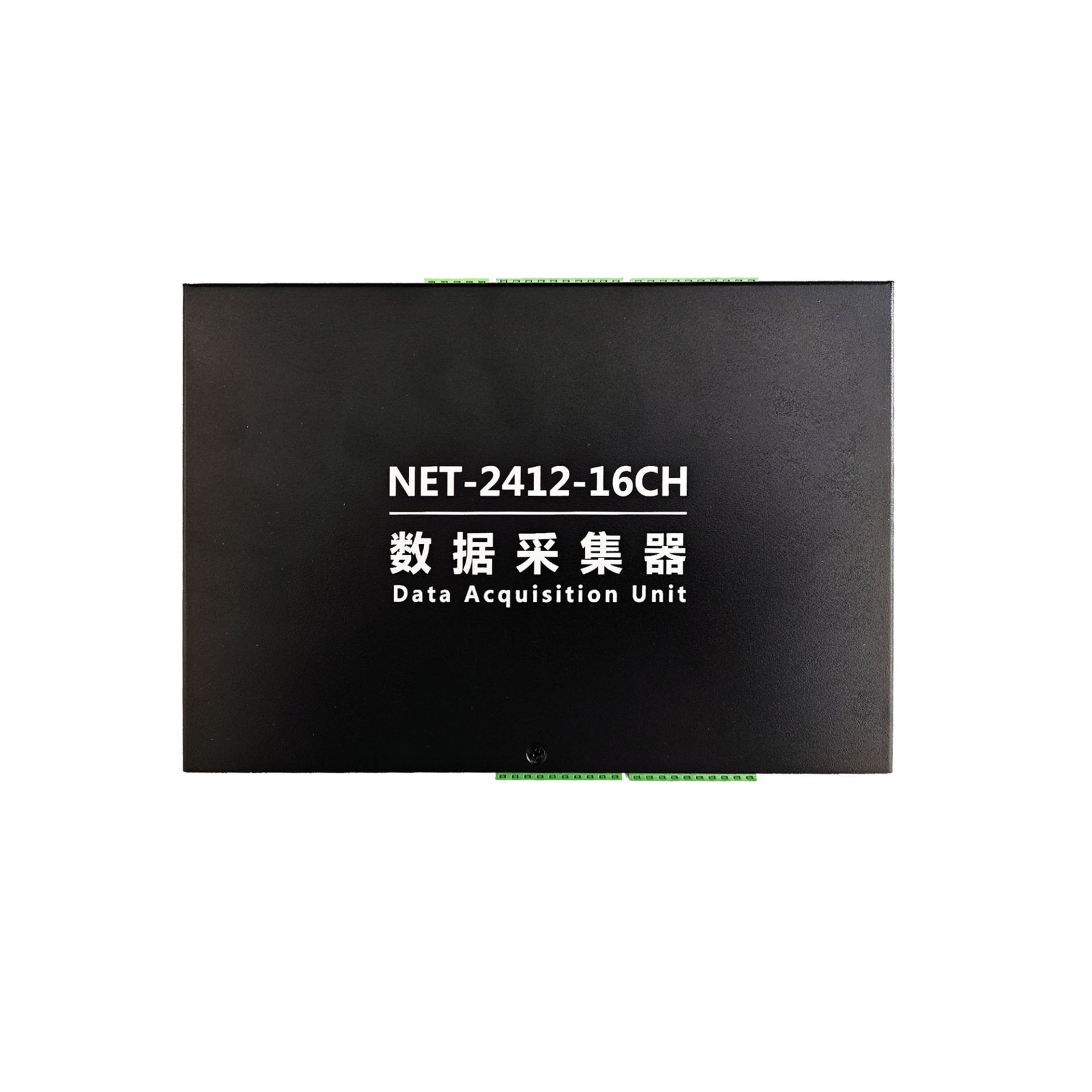

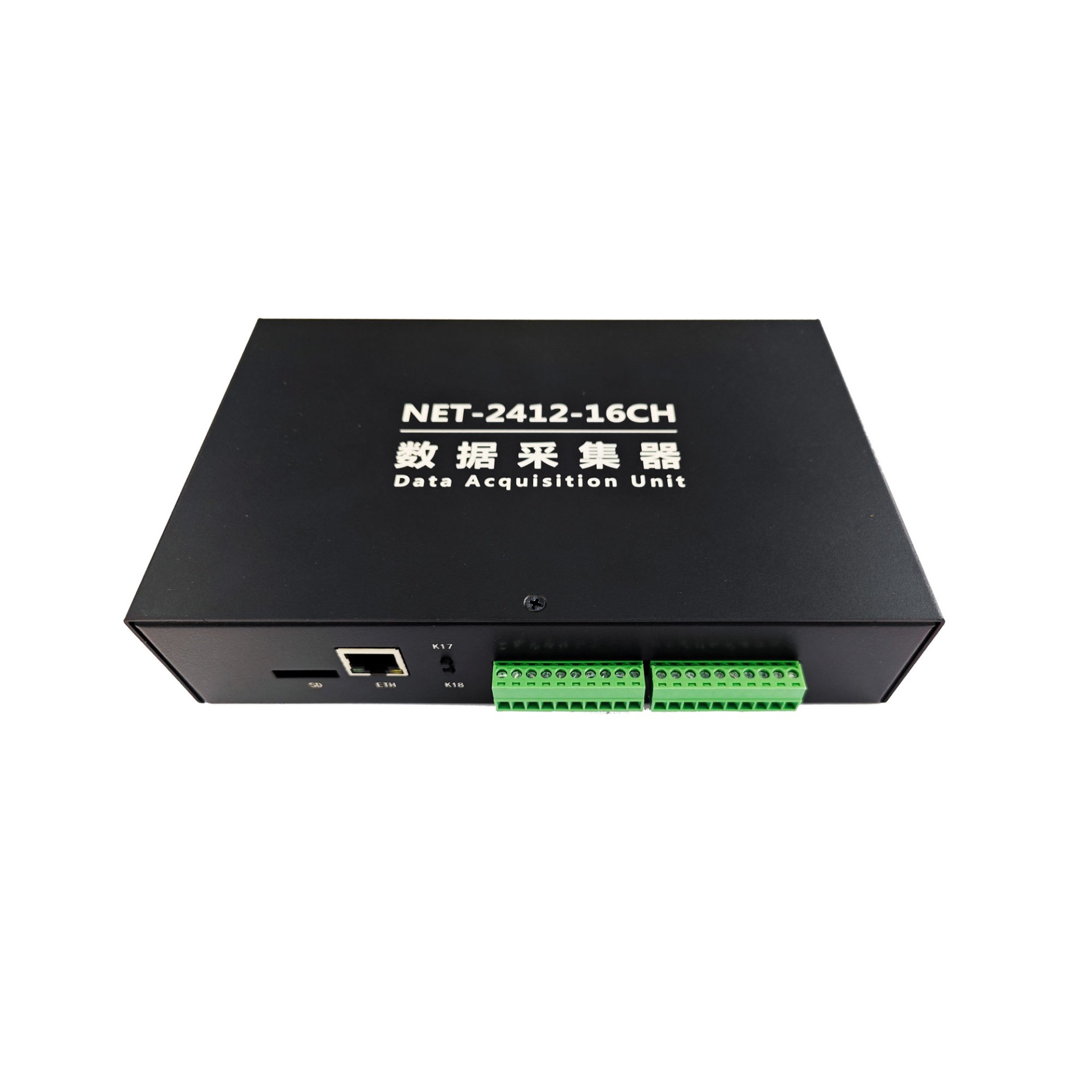

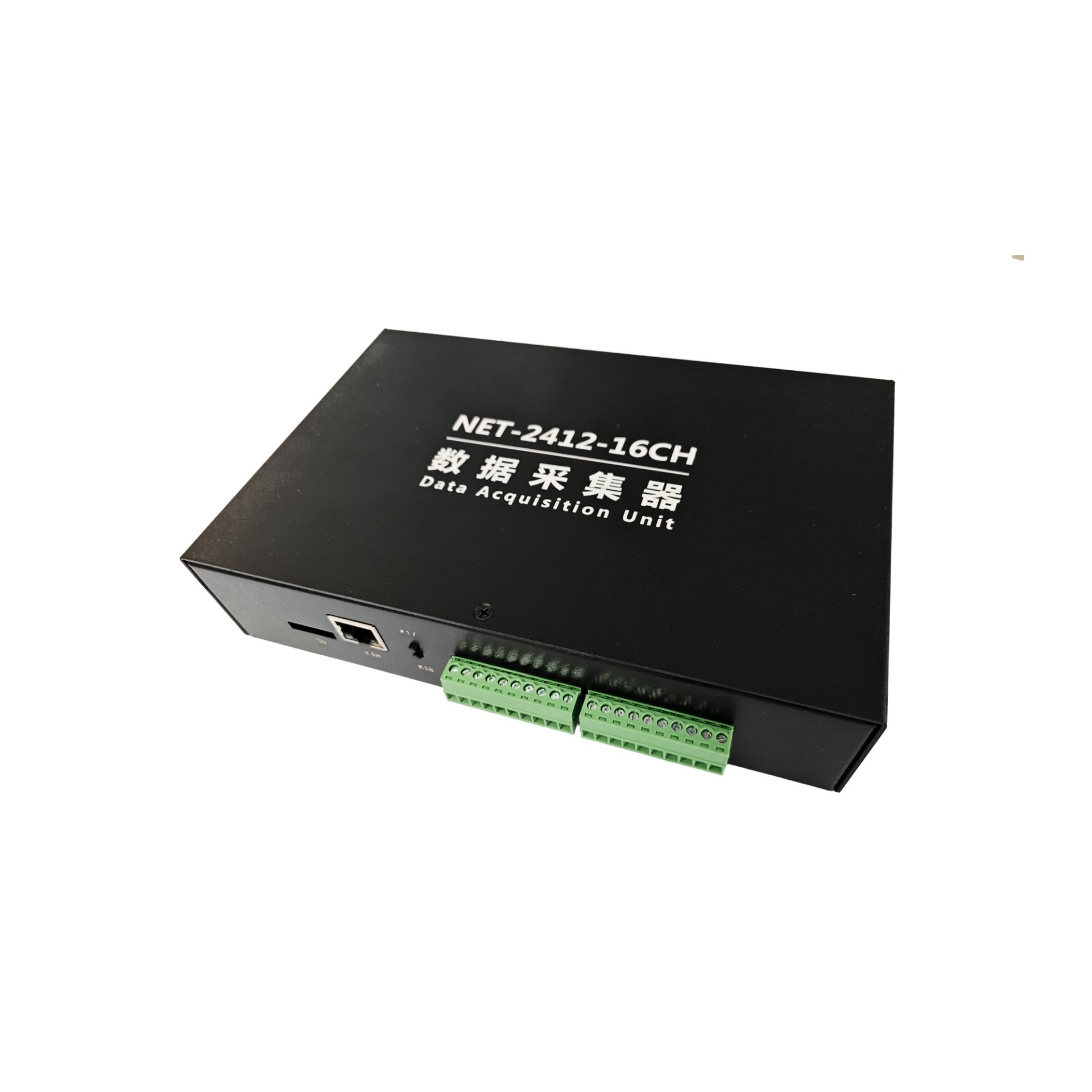

NET-2412系列采集卡是一款基于以太网总线，高速、高精度16通道同步采集卡，高达24位精度、256KSPS采样率。支持外触发和软件触发。16路差分信号及触发信号通过板上的接线端子或SMB输入；16路的DI、DO通过P1的IDC-20弯头与外界通讯。

产品应用

   NET-2412系列是一款基于以太网总线的数据采集卡，可直接和计算机的RJ45网口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：

声音/次声波信号采集分析

旋转机械振动监测

物探领域

3相电能质量分析

高精度医疗脑电图（EEG）/肌电图（EMG）/心电图（ECG）

性能特点

A/D采集

A/D转换器：24-bit Σ-Δ型ADC；

输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)

任意通道间干扰<-75dB;

任意两通道间相位匹配精度优于 0.2°@ 1kHz;

集成急剧滚降性能的抗混叠低通滤波器；

宽带滤波器；

动态范围（SNR）:优于100dB；

差分输入范围：

         NET-2412/NET-2412T：±10V；

         NET-2412H：±40V；

16路AD同步采集，通道可自由勾选；

AD触发方式：软件定时触发、外触发；

外触发：高、低可配置；

采样频率可软件设置：1Hz～256KHz（16路模拟通道全开，每个通道最大采样率90KSPS）；

支持IEPE加速器信号采集；(IEPE激励电压：24V、恒流源电流大小：4.38mA@2%；)

软件可选的交直流耦合（AC/DC耦合）；

AC耦合-3dB截止频率：0.53Hz ；

模拟输入接线方式：

           NET-2412/NET-2412H：采用绿色可插拔端子；

           NET-2412T：采用SMB同轴射频连接器；

计数/测频器

通道数：2通道；

最高计数频率1MHz；

分辨率：32位；

计数方式：加法/减法；

计数范围：0-（2^32-1）；

测频：对计数器信号自动测量；

测频占空比：1%-99%；

测量频率范围:1Hz-1MHz；（新版为了适应高压输入，前端增加了光耦，所以会影响通过率）

接近开关的传感器只能用PNP型号；不能用NPN型。

数字量输入输出（NET-2412T没有数字量输入输出功能）

 数字量输入输出路数：16路；

电平方式5V TTL ；

通道可任意配置切换DI/DO功能；

输入保护电路，输入最大电压10V；

单通道电流驱动能力：8mA；

系统参数

提供WIN10/WIN7/Linux下动态连接库；

1路RS485；（NET-2412T不保留RS485）

板载SD卡；

网络带宽5.5MB/s（开启AD通道数不同，能到的最大采样率不同。不同电脑有不同的差异，同时在不存文件只看波形的情况下测得的数据）。

          开启5通道：单通道可达满速256K/s；

          开启8通道：单通道可达180K/s；

          开启12通道：单通道可达120K/s；

          开启16通道：单通道可达90K/s。

板上开辟512字节空间，用于给用户存放信息，掉电信息不丢失。

尺寸大小（不含外壳）：123(H) × 163(L)  (mm)；

技术参数

供电电压：外供12V～24V；

工作温度：-40℃～80℃；

湿  度：5%～95%；

满载功耗：12V@0.5A；
