产品应用：

NET-2406 是一款基于以太网总线的数据采集卡，可直接和计算机的 RJ45 网口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：

   声音/振动信号采集分析

   医疗器械

   频谱分析

   仪表

   高精度信号同步采集

性能特点：

A/D采集

A/D转换器：24-bit Σ-Δ型ADC：AD7765

输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)

任意通道间干扰<-75dB；

任意两通道间相位匹配精度优于 0.2°@ 1kHz；

动态范围（SNR）:优于110dB；

差分输入范围：±10V、±5V、±2V、±1V；

4路AD同步采集，通道可自由勾选；

AD触发方式：软件定时触发、外触发；

外触发：高、低可配置；

采样频率可软件设置（范围：0.001KHz～156KHz）；

支持IEPE加速器信号采集；

AC耦合-3dB截止频率：0.53Hz ；

软件可选的交直流耦合（AC/DC耦合）；

计数/测频器

通道数：2通道；

最高计数频率1MHz；

分辨率：32位；

计数方式：加法/减法；

计数范围：0-（2³²-1）；

测频：对计数器信号自动测量；

测频占空比：1%-99%；

测量频率范围:1Hz-1MHz；

数字量输入输出

数字量输入输出路数：8路；

电平方式5V TTL ；

通道可任意配置切换DI/DO功能；

输入保护电路，输入最大电压10V；

单通道电流驱动能力：8mA；

系统参数

提供WIN10/WIN7/Linux下动态连接库；

1路RS485；（NET-2406：厂家保留；NET-2406T：无此接口；）

板载SD卡；（NET-2406：厂家保留；NET-2406T：无此接口；）

网络带宽5.5MB/s。

板上开辟512字节空间，用于给用户存放信息，掉电信息不丢失。

尺寸大小：

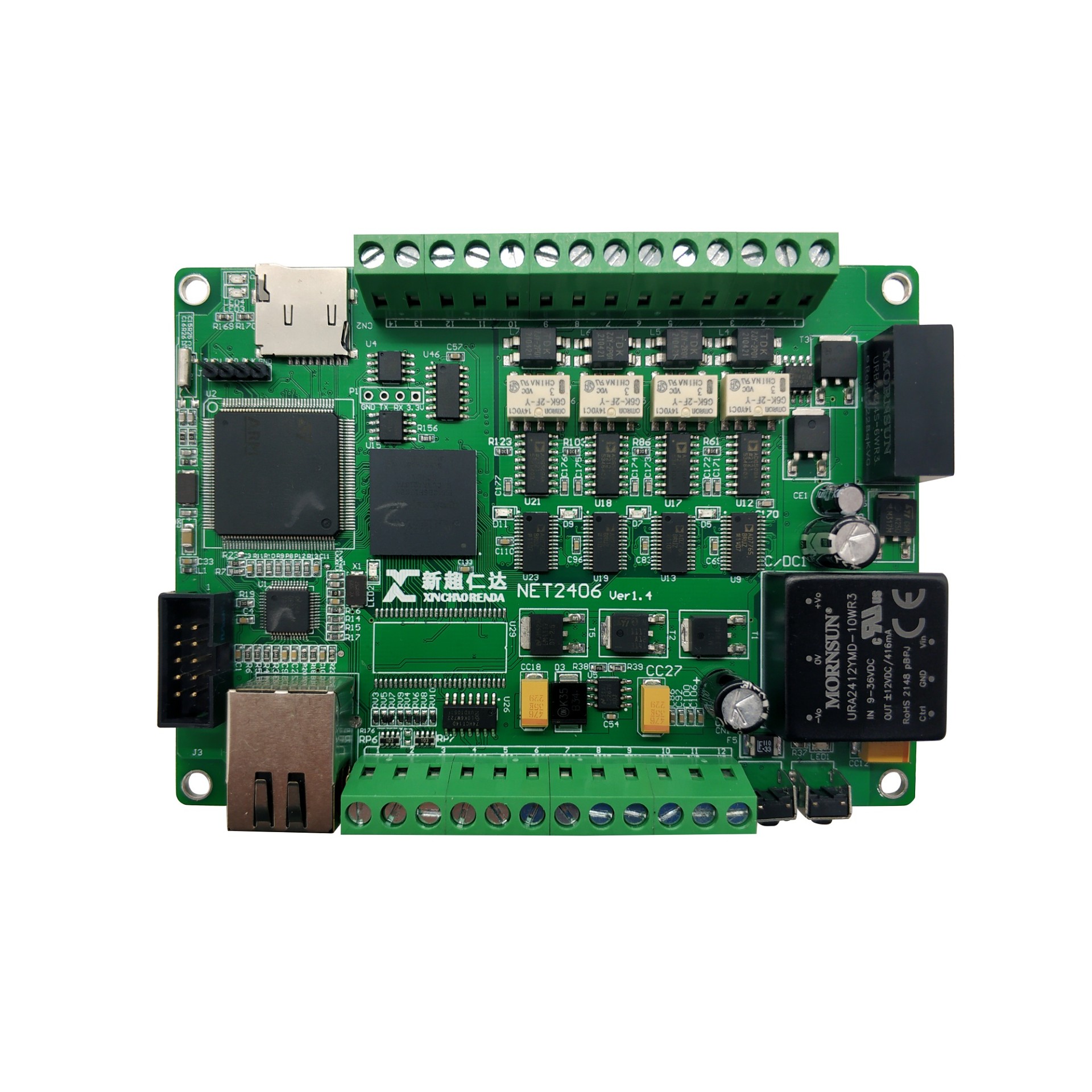

NET-2406尺寸如下:

不含外壳：122(L) × 87.5(W) × 21(H)  (mm)；

含 外 壳：145(L) × 90(W) × 40(H)  (mm)；

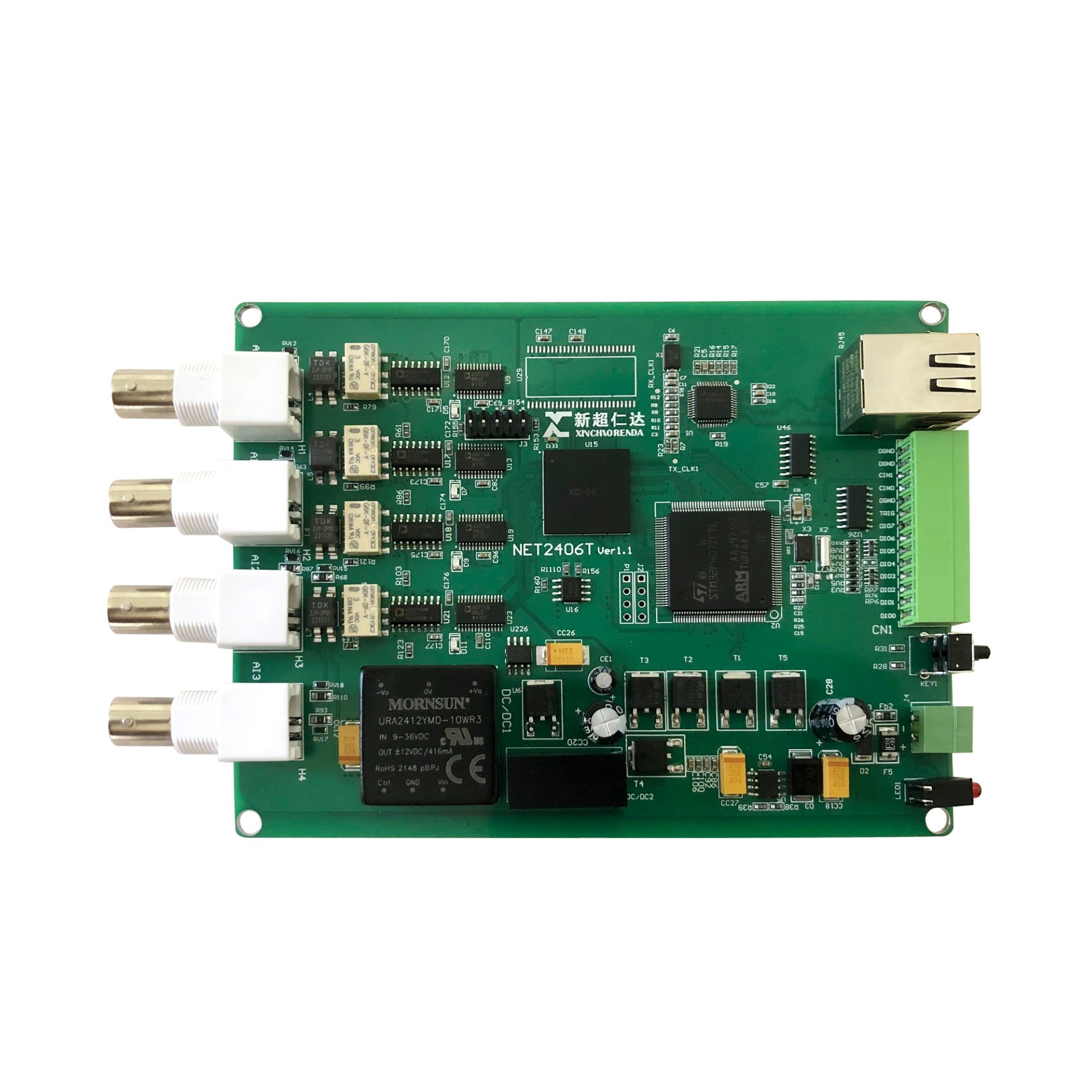

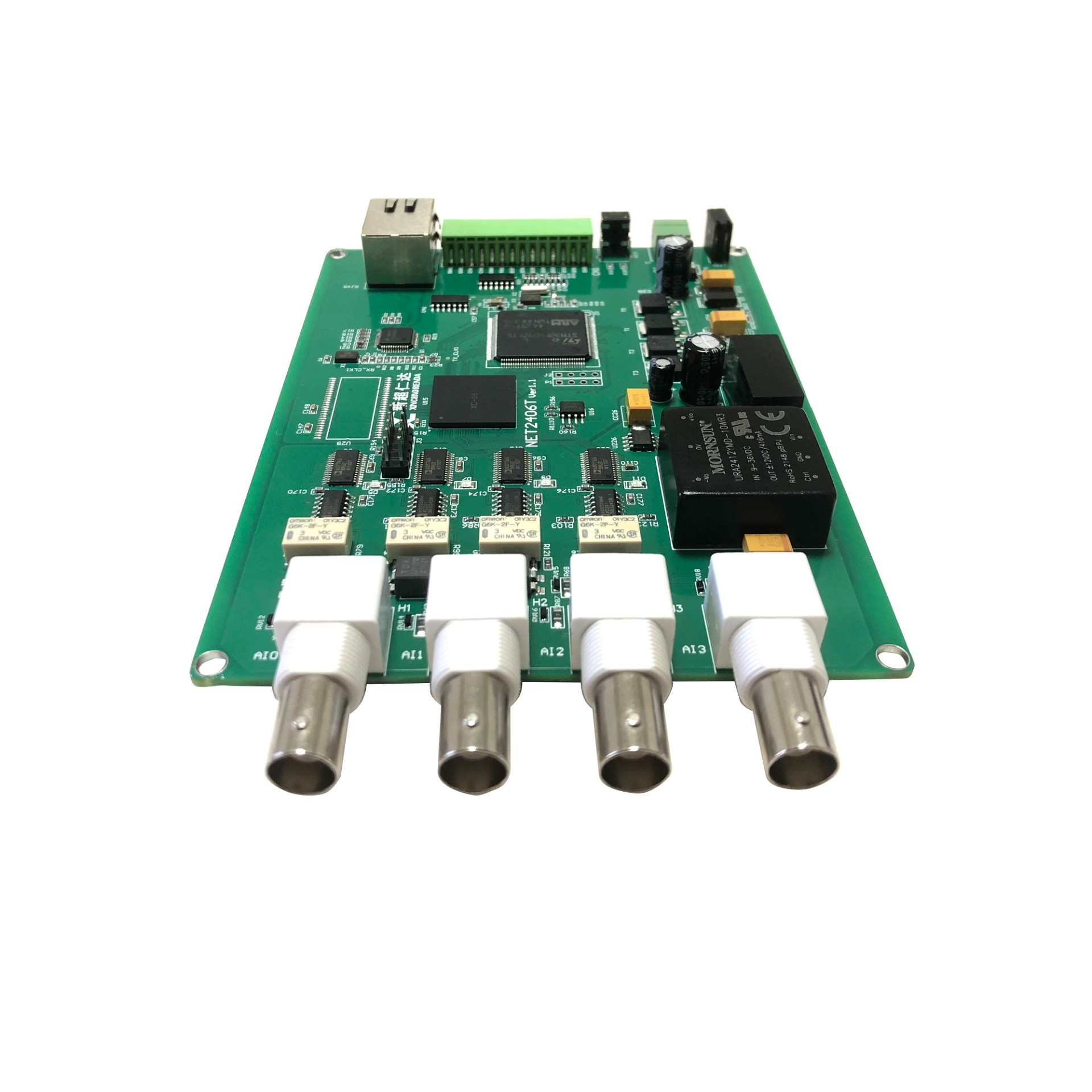

NET-2406T尺寸如下:

不含外壳：140(L) × 107(W) × 21(H) (mm)；

       含 外 壳：144(L) × 115(W) × 24(H) (mm)；

技术参数

供电电压：外供12V～24V；

工作温度：-40℃～80℃；

湿  度：5%～95%；

满载功耗：12V@0.5A；
