性能特点

A/D采集

A/D转换器：24-bit Σ-Δ型ADC：AD7765；

输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)；

任意通道间干扰<-75dB；

任意两通道间相位匹配精度优于 0.2°@ 1kHz；

动态范围（SNR）:优于110dB；

差分输入范围：±10V、±5V、±2V、±1V；

4路AD同步采集，通道可自由勾选；

4路AD每路均支持IEPE加速度/麦克风/普通电压等信号；

多种同步模式；（支持AD和DI、测频、计数同步）；

AD触发方式：软件定时触发、外触发；

外触发：高、低可配置；

采样频率可软件设置（范围：0.001KHz～156KHz）；

IEPE激励电压：24V、恒流源电流大小：4.38mA@2%；

AC耦合-3dB截止频率：0.53Hz ；

软件可选的交直流耦合（AC/DC耦合）；

计数/测频器/编码器

通道数：2通道；

最高计数频率1MHz；

分辨率：32位；

计数方式：加法/减法；

计数范围：0-（2³²-1）；

测频：对计数器信号自动测量；

测频占空比：5%-95%；

测量频率范围:0.1Hz-1MHz；

数字量输入输出(NET-2406E无此功能)

数字量输入输出路数：8路；

电平方式5V TTL ；（输入信号的低电平:0～0.7V、信号高电平:1.7V～5V）；

通道可任意配置切换DI/DO功能；

输入保护电路，输入最大电压10V；

单通道电流驱动能力：8mA；

系统参数

提供WIN10/WIN7/Linux下动态连接库；

1路RS485；（NET-2406：厂家保留；NET-2406T和NET-2406E：无此接口；）；

板载SD卡；（NET-2406：厂家保留；NET-2406T和NET-2406E：无此接口；）；

网络带宽5.5MB/s；

板上开辟512字节空间，用于给用户存放信息，掉电信息不丢失。

尺寸大小：

NET-2406尺寸如下:

           不含外壳： 122(L) × 87.5(W) × 21(H)  (mm)；

           含 外 壳： 145(L) × 90(W) × 40(H)  (mm)；

NET-2406T和NET-2406E尺寸如下:

      不含外壳： 140(L) × 107(W) × 21(H)  (mm)；

      含 外 壳： 144(L) × 115(W) × 24(H)  (mm)；

重量：

NET-2406含外壳重量:216g；

NET-2406T和NET-2406E含外壳重量:320g；

规格参数

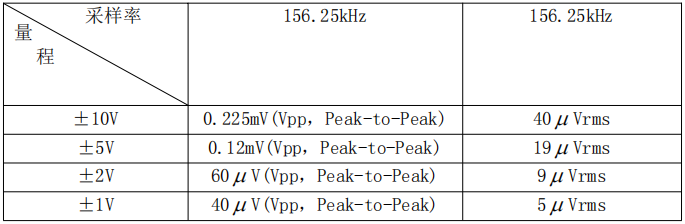

  底噪
