产品应用

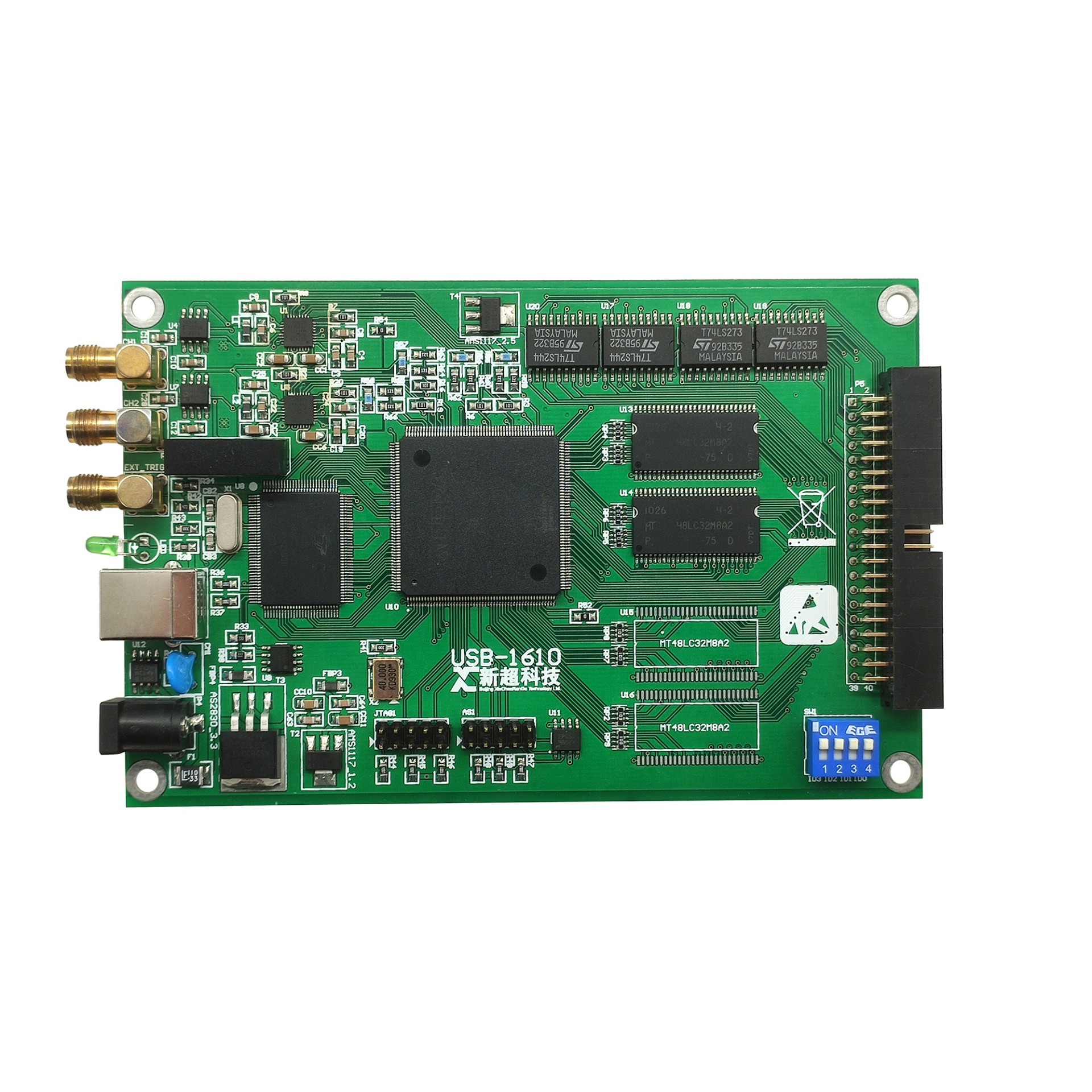

USB-1610是一款基于USB2.0总线的数据采集卡，可直接和计算机的USB口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：

医学检测，数字X射线

高速数据采集

无相差采集

频谱分析

测试设备

IO控制

性能特点

采用独自两片AD7626（10MHz）

高性能, 16-bit PulSAR差分 ADC，无丢失码

信噪比：91.5 db；

用户只需单5V供电（在USB口供电不足的情况下），板载DCDC电源模块

双极性输入±10V(出厂默认)

AD触发方式：软件定时触发、外触发（下降沿触发）

2路模拟信号差分输入，可软件选择通道1、通道2单独工作或同时工作

采样频率可软件设置（范围：100KHz～10MHz）

支持自检功能，用于检测数据存储和传送是否正确

电源管理芯片，自动决定是外供电还是采用USB总线供电

支持外时钟及多卡

外供电源防接反保护，如果外电源接反，二极管正向导通，板载1A保险丝将起保护作用

板载大容量存储器（64M字节），构建海量FIFO，支持连续采集，实现实时监控

用户4K字节EEPROM空间，方便用户写入自己的参数

板卡ID识别（0～15），支持一台机器插入多块USB-1610卡

16路数字量输入，16路数字量输出。输出带锁存功能，上电自动清零

USB2.0总线，CYPRESS FX2低功耗主控芯片

GPIF胶链接传输数据

防数据溢出处理

提供WIN7/VISTA/2000/XP下驱动程序及动态连接库

尺寸大小（不含外壳）：91(W) × 139(L)  (mm)

技术参数

工作电压：   5V±0.25V

工作温度： 0℃～70℃

存储温度： -10℃～85℃

湿  度： 5%～95%
