性能特点

A/D采集

A/D转换器：24-bit Σ-Δ型ADC；

输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)；

任意通道间干扰<-75dB；

任意两通道间相位匹配精度优于 0.2°@ 1kHz；

集成急剧滚降性能的抗混叠低通滤波器，抗混叠截止频率102.4KHz；

最大输入带宽为110.8KHz；

宽带滤波器或sinc5滤波器可选；

动态范围（SNR）:优于100dB；

差分输入范围：±10V；

8路AD同步采集，通道可自由勾选；

8路AD每路均支持IEPE加速度\麦克风\普通电压等信号；

多种同步模式；（支持AD与测频、计数同步）；

AD触发方式：软件定时触发、外触发；

外触发：上升沿/下降沿/双边沿可配置；

支持多卡同步，同步方式：外时钟/时间戳同步；

采样频率可软件设置：1Hz～256KHz（8路模拟通道全开，每个通道最大采样率180KSPS）；

IEPE激励电压：24V、恒流源电流大小：4.38mA@2%；

软件可选的交直流耦合（AC/DC耦合）；

AC耦合-3dB截止频率：0.53Hz ；

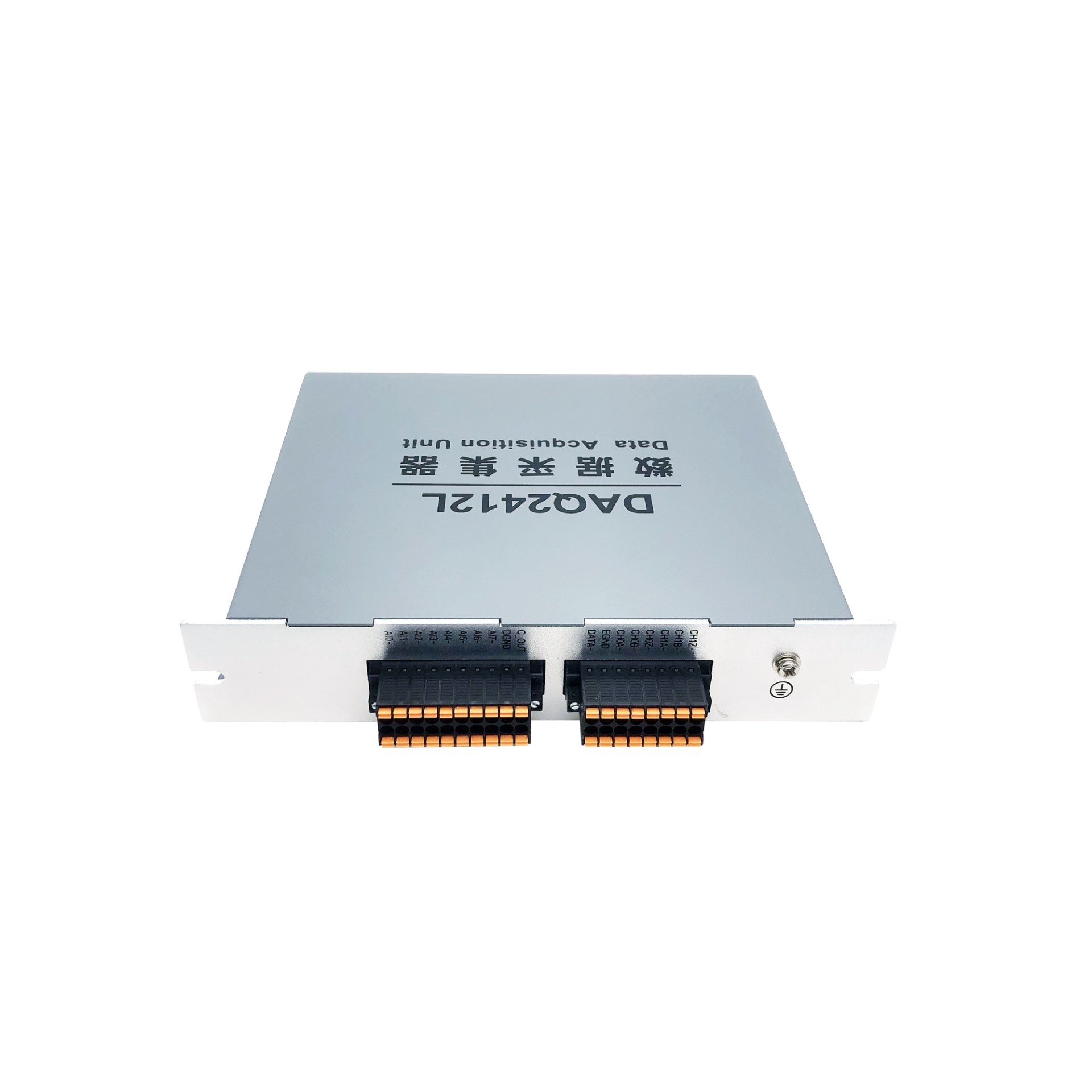

模拟输入接线方式：双排可插拔按压端子；

编码器/测频器

2路编码器计数输入信号支持单端/差分模式，信号输入范围：单端（VIH最大-12V，VIH最小-2.8V，VIL最大-0.8V），差分（VIH:“VI+”-“VI-”>0.2V,VIL:“VI+”-“VI-”<0.2V,最大输入电压±12V），采用光电隔离保护；

最高计数频率1MHz；

分辨率：32位；

计数方式：加法/减法；

编码器提供可编程数字滤波功能（1-255级可调），有效抑制信号抖动干扰；

测频：对计数器信号自动测量，可配置测多个周期取平均（1-255级可调）；

测频占空比：5%～95%；

测量频率范围:0.1Hz～1MHz；

接近开关的传感器只能用PNP型号；不能用NPN型。

系统参数

提供WIN10/WIN7/Linux下动态连接库；

1路RS485；

板载RTC时间模块；

网络带宽5.5MB/s（开启AD通道数不同，能到的最大采样率不同。不同电脑有不同的差异，同时在不存文件只看波形的情况下测得的数据，以下数据是仅AD同步的情形，如果开启了AD+其它的同步模式，其数据量等效规则详见6.7、6.8章节的描述）。

                       开启5通道：单通道可达满速256K/s；

                       开启8通道：单通道可达180K/s；

   开启AD+计数同步，1路计数等效于1通道AD的数据量，2路计数一共增加2通道AD的数据量；

   开启AD+测频同步，1路测频等效于2通道AD的数据量，2路测频一共增加4通道AD的数据量；

   板上开辟512字节空间，用于给用户存放信息，掉电信息不丢失。
