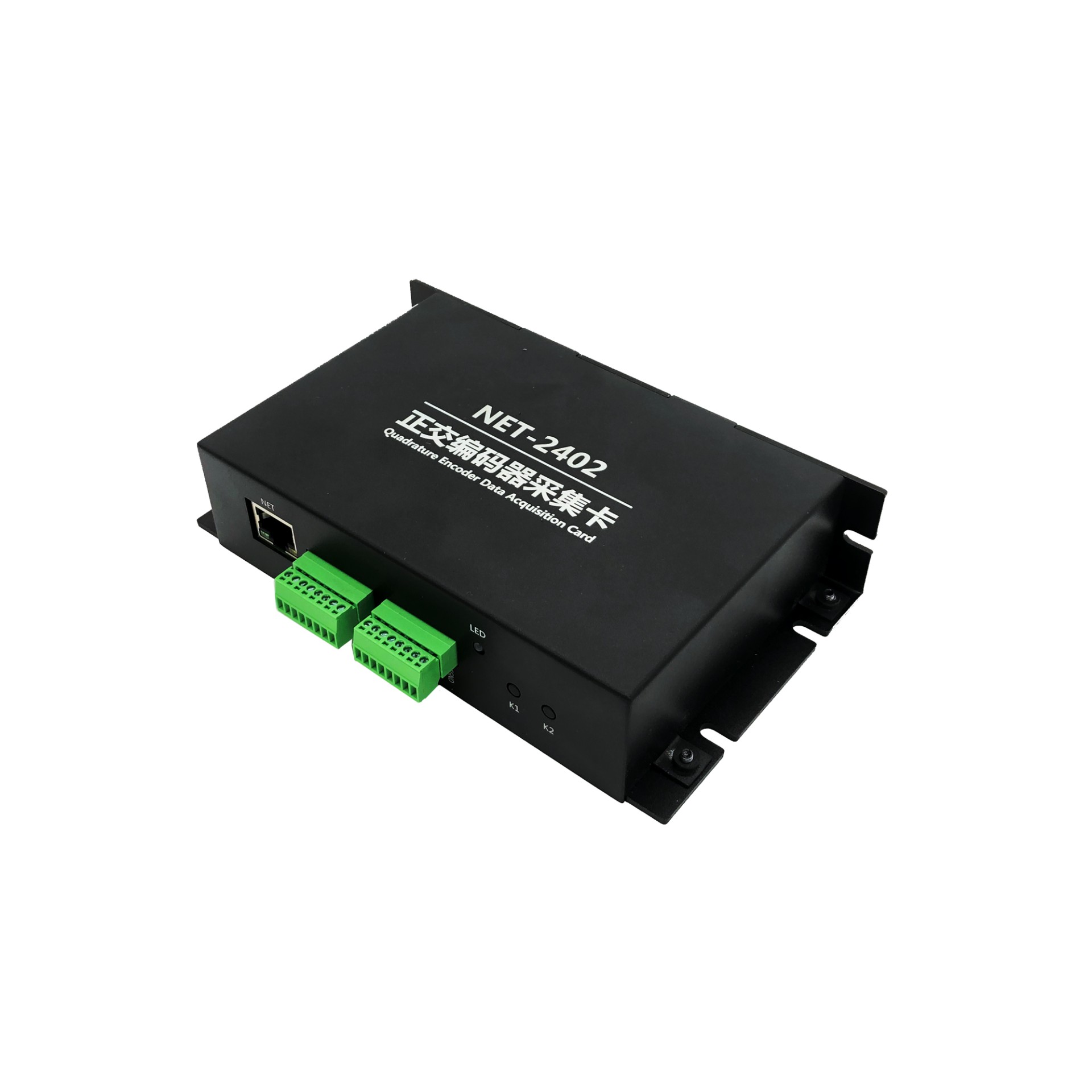

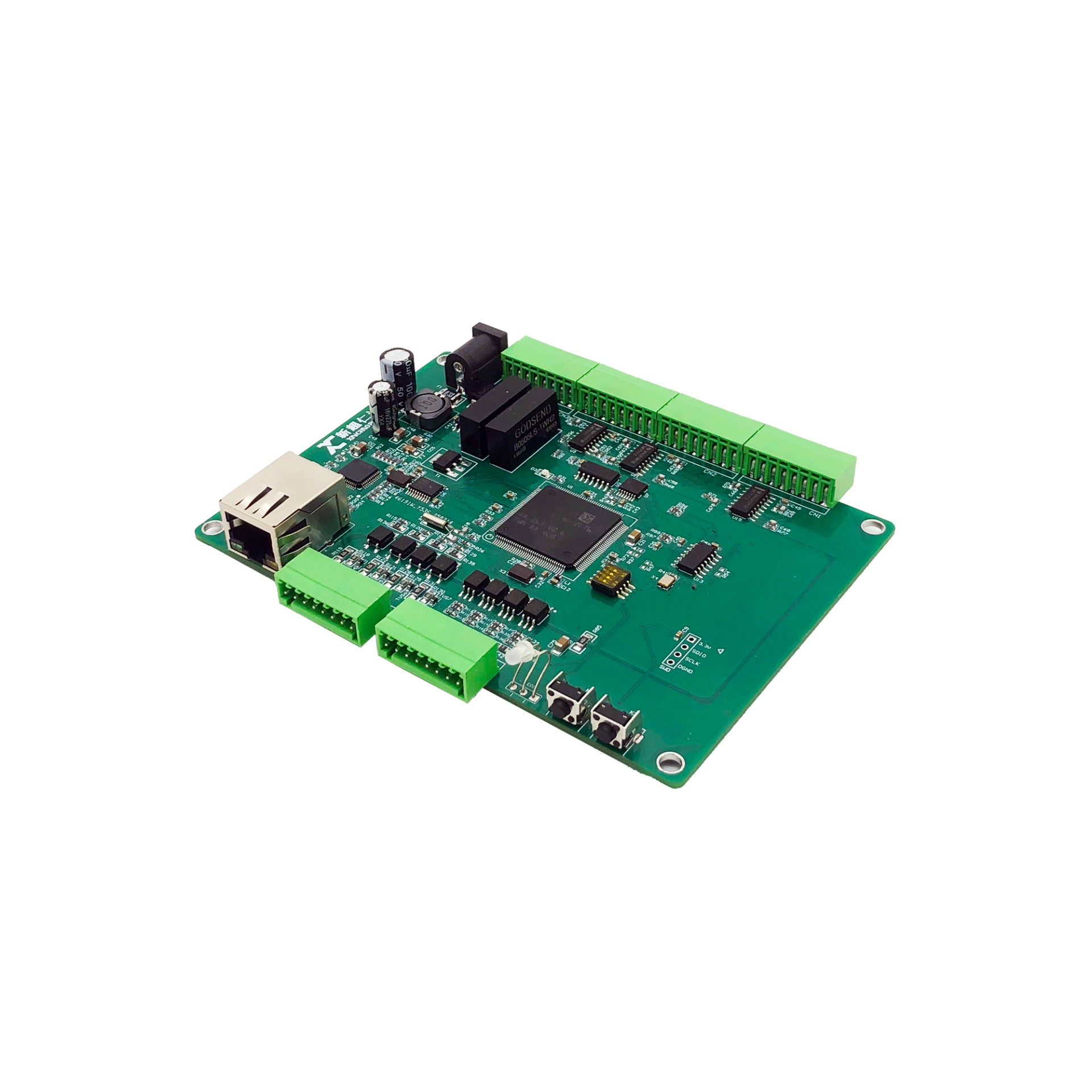

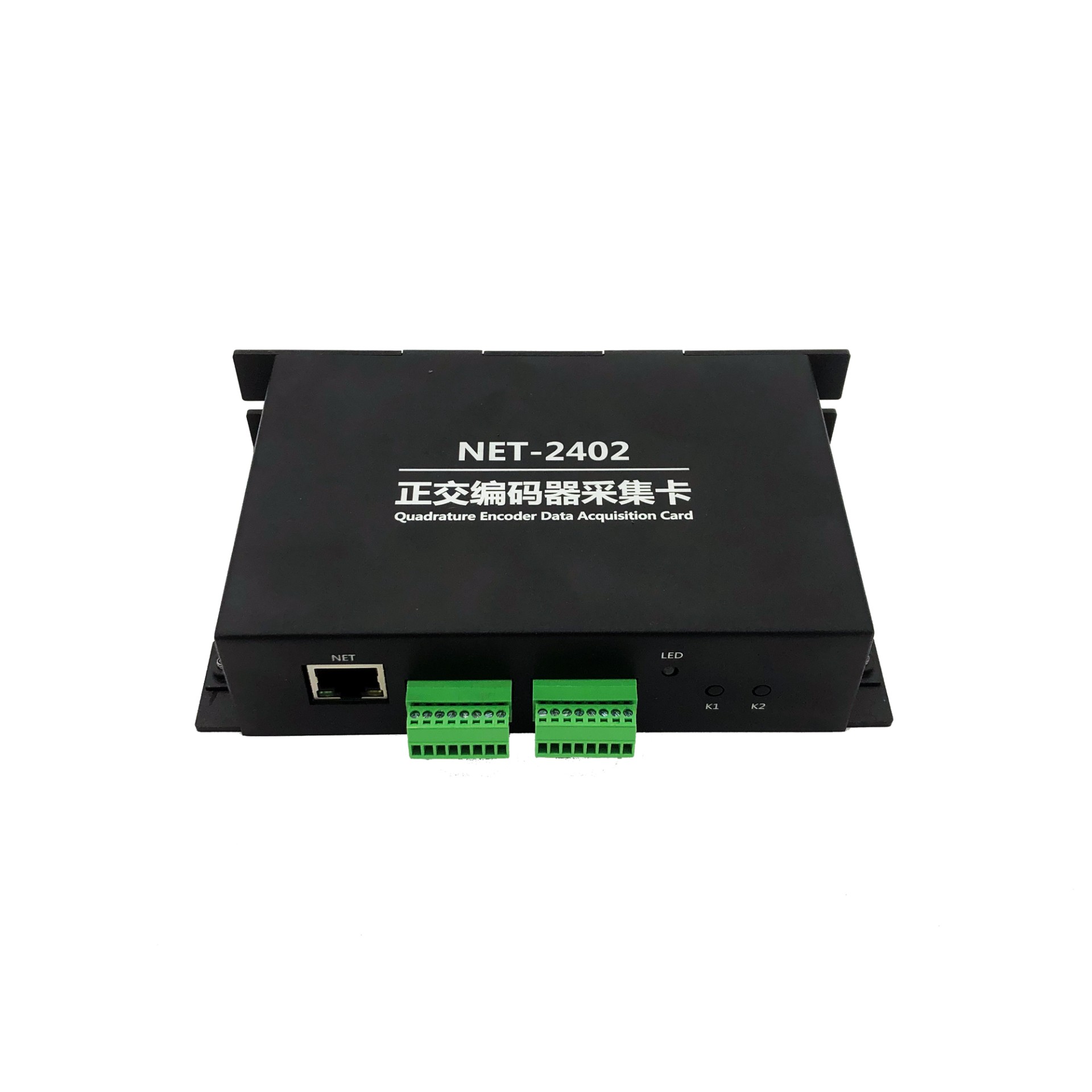

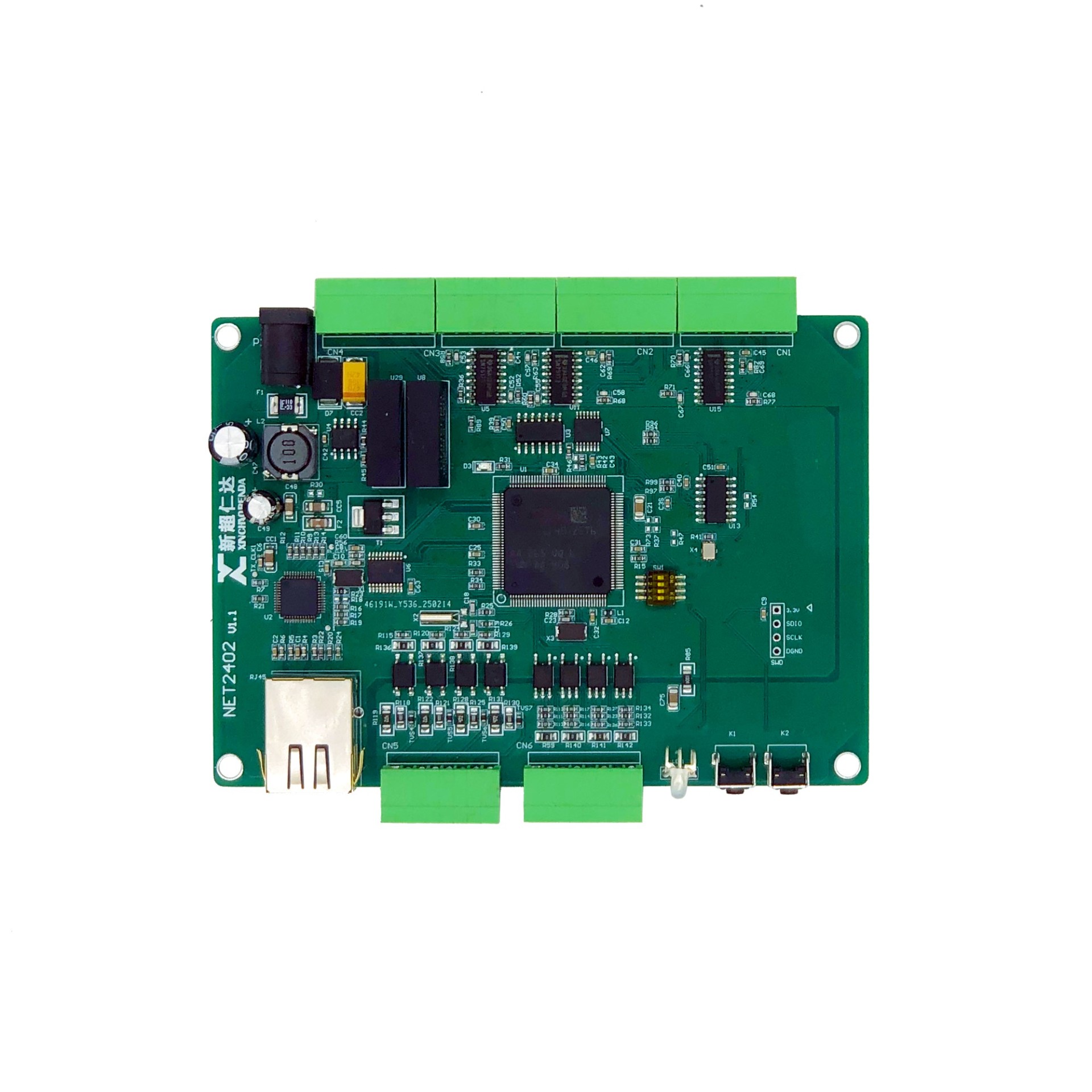

Net2402是一款以太网接口的编码器计数采集卡；而且以太网口免驱动，适合各种开发平台使用；Net2402具有4路单端/差分信号输入（A/B/Z项）、4路DO、4路DI。Net2402的逻辑控制采用STM32单片机实现。同时数字地（DGND）、隔离地（EGND）分离，实现4路编码器计数，4路DI,4路DO的隔离保护。

Net2402卡的以太网总线有效带宽高达24Mbps；支持DHCP自动获取IP，开启DHCP功能后，把板卡和PC连到路由器上，可以免去配置IP等繁琐操作。

Net2402采集卡是面向工业过程而设计的，采用4路编码器计数，包含正交及非正交计数，支持1-4字节计数范围，4种计数模式（自由计数、单周计数等）功能。还提供独立的4路DI,4路DO功能。其中4路编码器计数采用光电隔离保护；4路DI采用光电隔离输入；4路DO采用光电隔离输出；

产品应用

Net2402编码器计数采集卡，可直接和计算机以太网口相连，构成实验室、产品质量检测中心等各种领域的数据采集。也可构成工业生产过程监控系统。它的主要应用场合为：

电机控制：用于监测电机的转速、位置和方向，实现精确的运动控制。

工业自动化：在各种自动化设备和生产线中，对机械运动进行测量和反馈。

机器人：帮助机器人确定自身的位置和姿态。

数控机床：确保机床加工的精度和准确性。

医疗设备：如一些医疗仪器中的运动部件监测。

航空航天：用于飞行器的导航和姿态控制等系统。

测量仪器：例如位移、角度等测量设备。

性能特点

编码器：

4路独立编码器计数，包含正交及非正交计数，可配置8/16/24/32位计数。

4种编码器计数模式：自由运行计数模式，单周期计数模式，范围限制计数模式，模（n+1）计数模式

4路编码器计数输入信号支持单端/差分模式，信号输入范围：单端（VIH最大-12V，VIH最小-2.8V，VIL最大-0.8V），差分（VIH:“VI+”-“VI-”>0.2V,VIL:“VI+”-“VI-”<0.2V,最大输入电压±12V），采用光电隔离保护；

DIO：

4路隔离数字量输入

4路隔离数字量输出

技术参数

供电电压：外供12V～24V；

工作温度：-40℃～80℃；

湿  度：5%～95%；

满载功耗：12V@0.5A；
