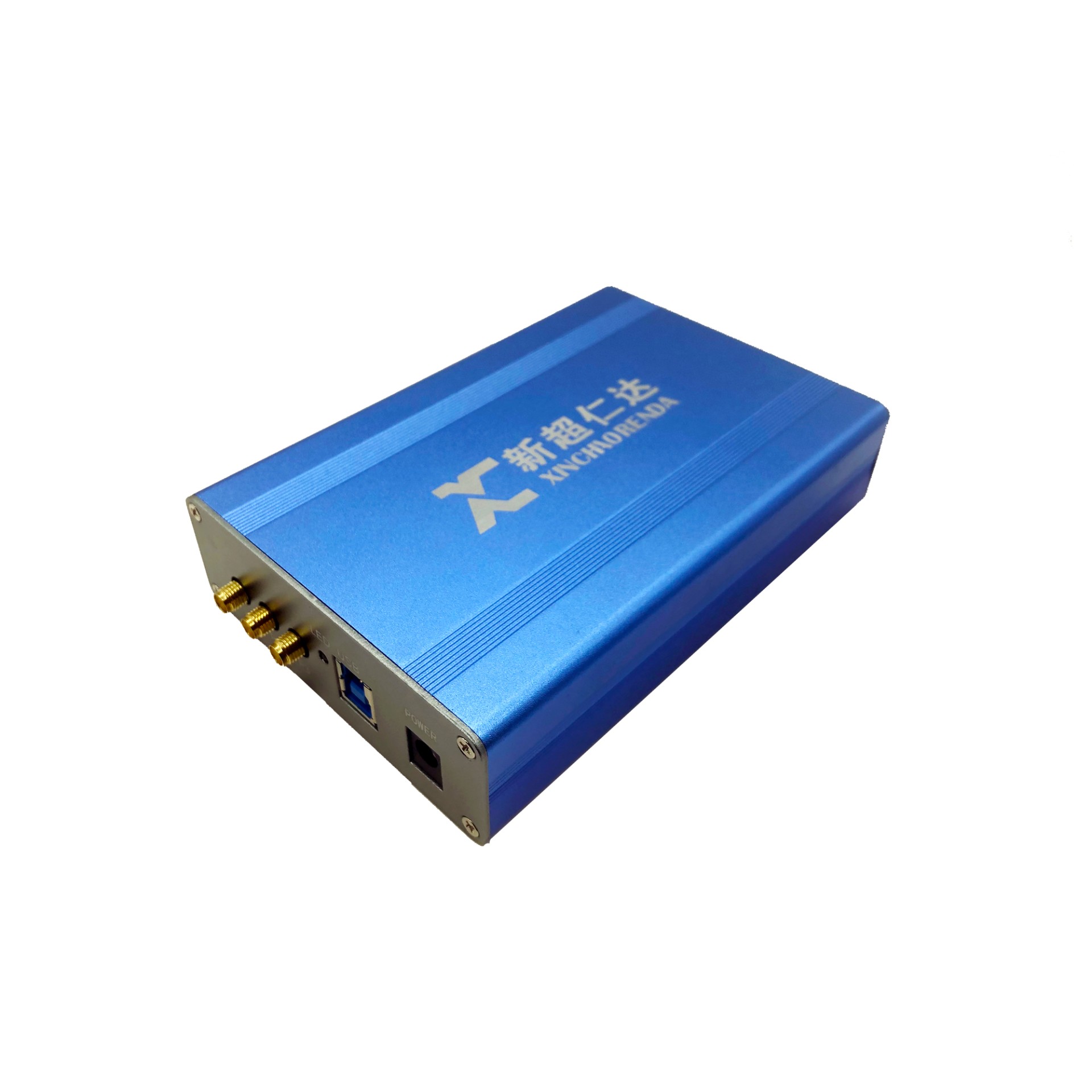

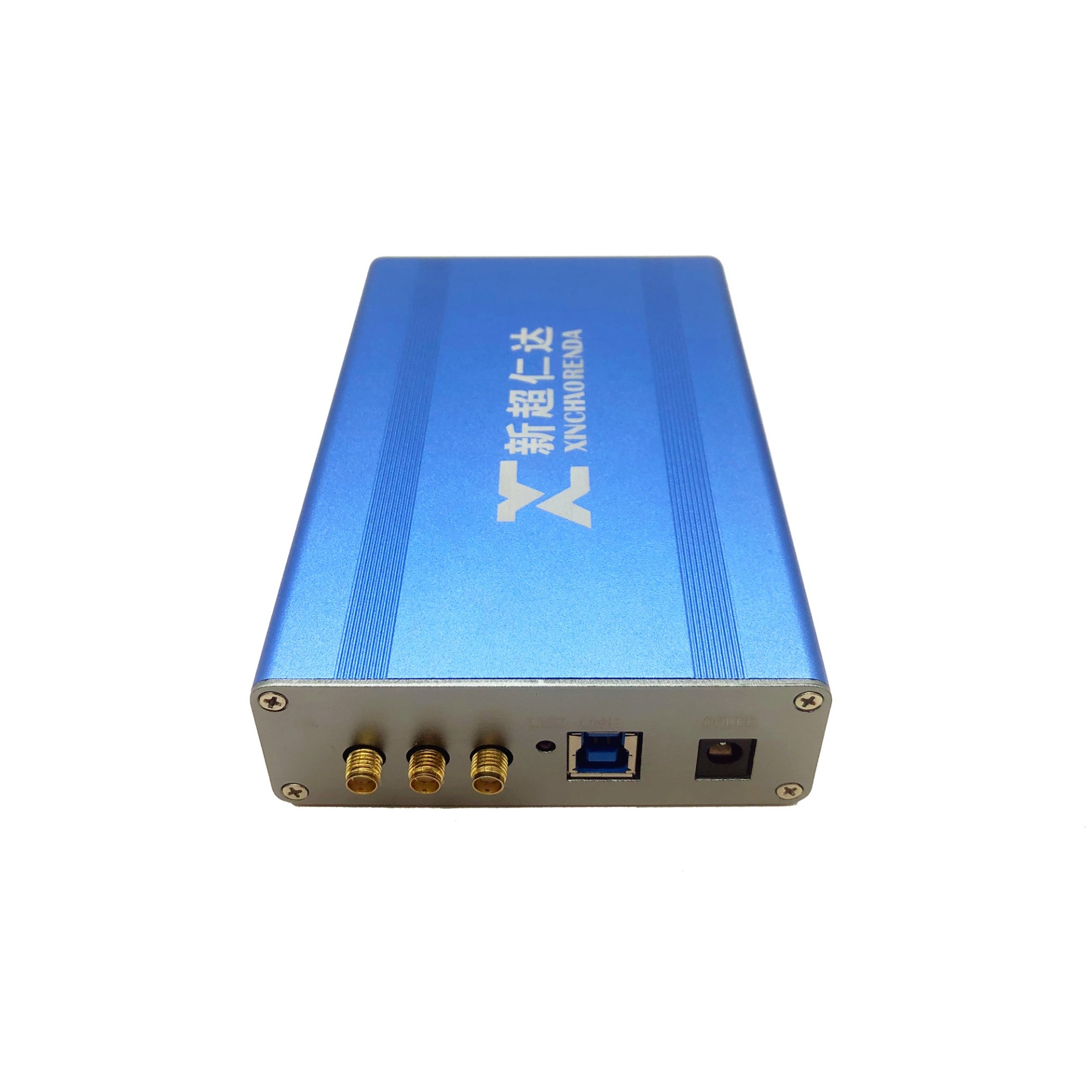

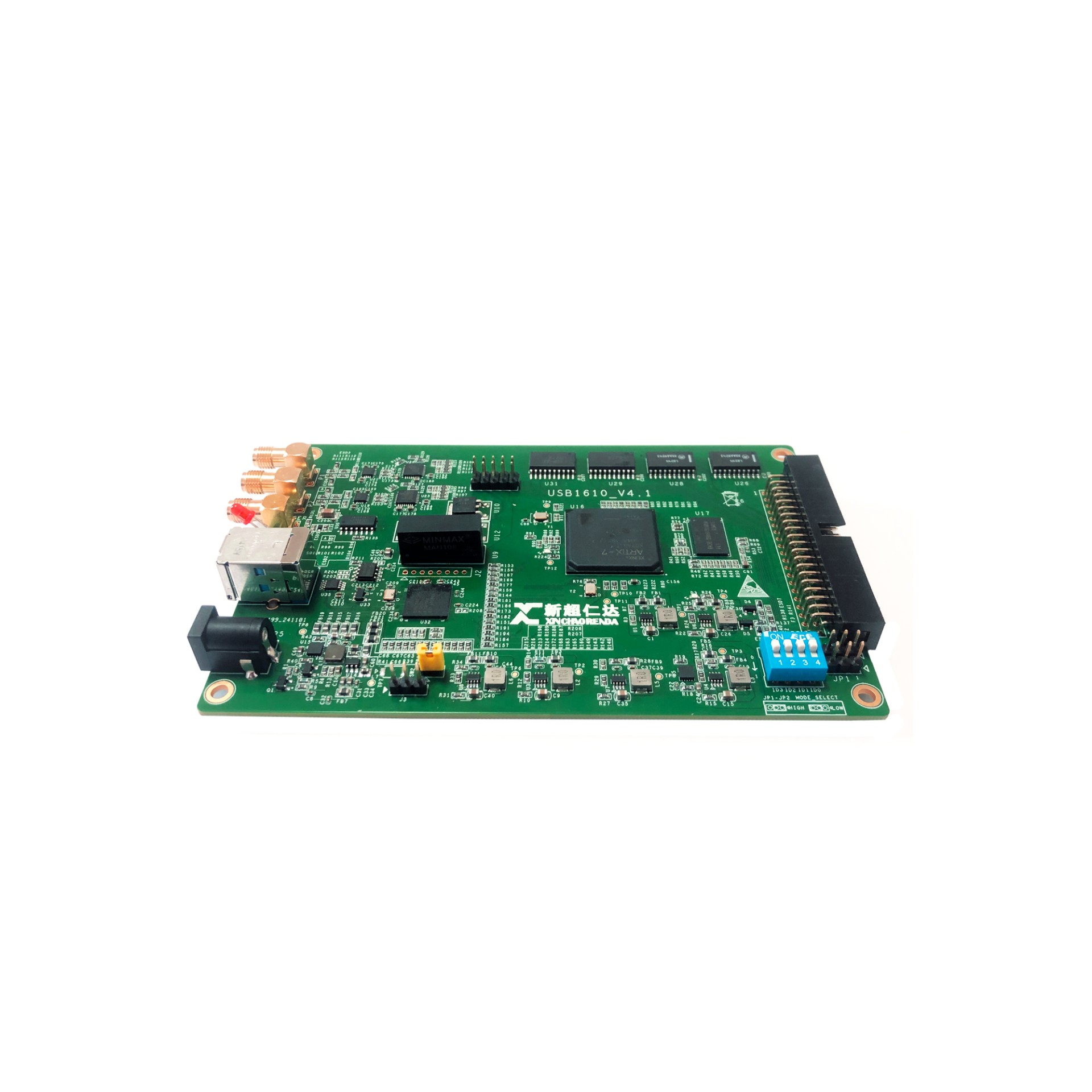

USB-1610 Ver4.0板是一款USB3.0总线高速、高精度2通道同步采集卡，高达16位精度、10MSPS采样率。本卡支持外触发和软件定时触发。2路模拟信号、1路外触发信号分别通过板上的P1、P2、P3接头输入。16路DI、16路DO通过IDC-40接头P6口输入、输出。

USB-1610模拟量输入信号通过高速差分运放（ADA4932）进入ADC转换，AD转换结果存储在大容量存储器DDR_DRAM（容量1Gb）中。AD芯片的转换结果通过LVDS线传输给FPGA。

USB-1610卡的USB主控芯片采用CYPRESS公司的CYUSB3014。本板是一款USB3.0总线高速、高精度数据采集板，支持热插拔，即插即用。运用现场可编程门阵列FPGA设计，提高可靠性。

性能特点

采用独自两片AD7626（10MHz）

高性能, 16-bit PulSAR差分 ADC，无丢失码

信噪比：91.5 dB；

双极性输入±10V(出厂默认)

AD触发方式：软件定时触发、外触发（可选上升沿触发，下降沿触发，双边沿触发）

2路模拟信号差分输入，可软件选择通道1、通道2单独工作或2路AD同时工作

采样频率可软件设置（范围：100KHz～10MHz）

支持外时钟及多卡同步（外时钟≤8MHz。）

支持预采（单通道预采点数设置范围：0～2²⁴个采样点）

支持定长采集（单通道定长点数设置范围：0～2³¹个采样点）

外供5V电源，支持防接反及超压保护（如果外电源接反或超压，不会损坏硬件）

板载大容量DDR3_SDRAM存储器（1Gb），构建海量FIFO，支持连续采集，实现实时监控

用户1K字节EEPROM空间，方便用户写入自己的参数（注意此空间存放了校准参数）

板卡ID识别（0～15），支持一台机器接入多块USB-1610卡

16路数字量输入(可与AD同步)

16路数字量输出。输出带锁存功能，上电自动清零

USB3.0总线，CYPRESS CYUSB3014低功耗主控芯片

DMA传输数据

提供WIN11/10/8/7/VISTA/XP及Linux下驱动程序及动态连接库

尺寸大小：

不含外壳：139(L) × 91(W) (mm)

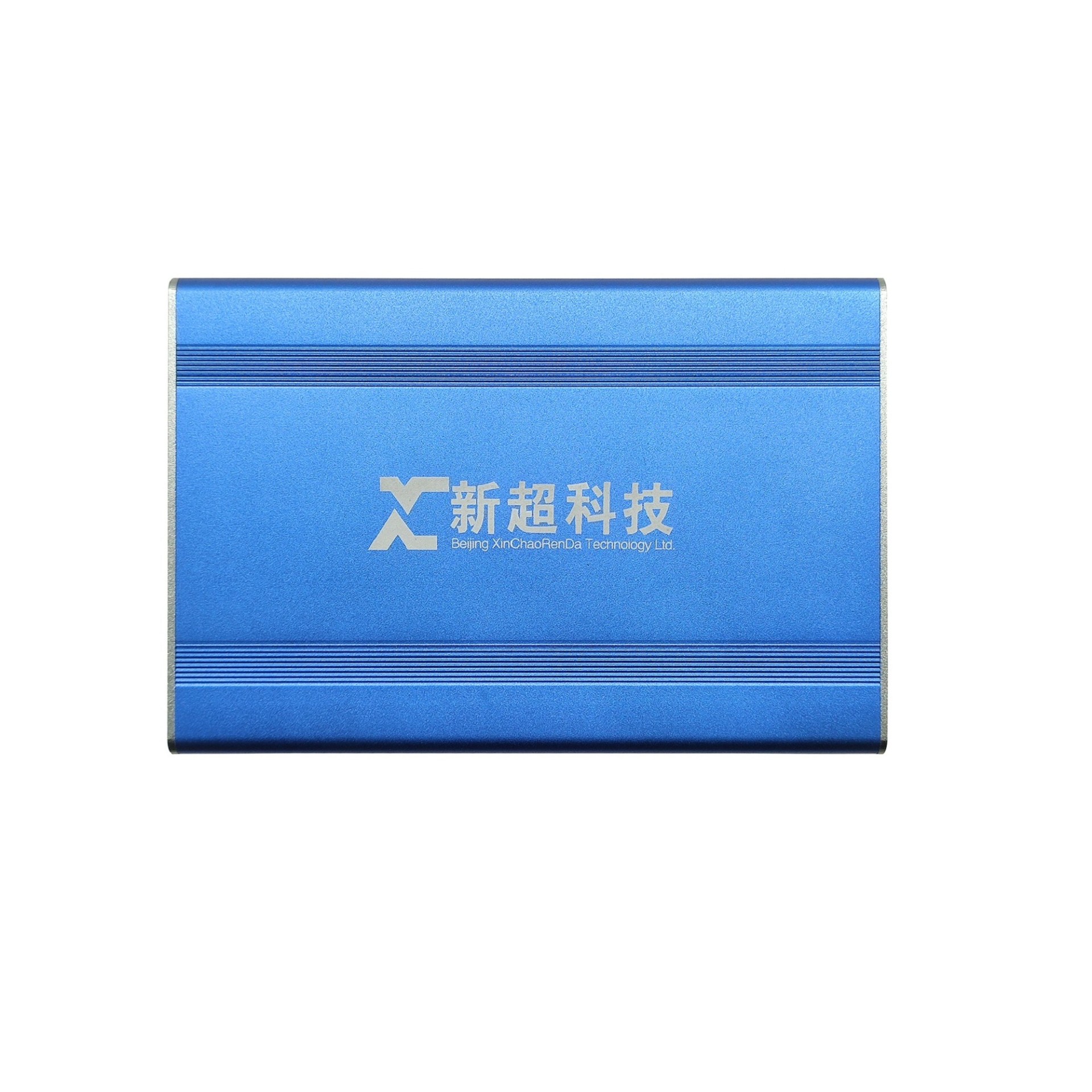

含外壳、不含接头：143(L) × 96(W) × 31(H) (mm)

含外壳、含接头：148(L) × 96(W) × 31(H) (mm)
