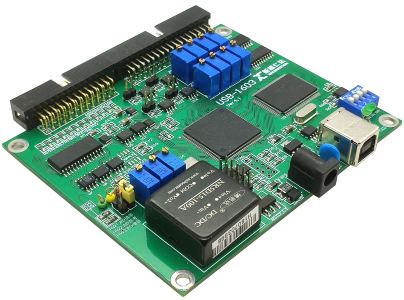

在新能源技术飞速发展的今天，太阳能电池作为清洁能源的核心组件，其性能测试的精准性和效率直接影响着研发与生产的质量。光谱响应（SR）、入射光子-电子转换效率（IPCE）以及量子效率（QE）是评估太阳能电池性能的关键指标，而高精度的数据采集设备则是这些测试系统的核心支撑。北京新超仁达推出的USB1603多功能数据采集卡，凭借其16通道16位高精度AD、250kS/s采样率、程控增益及灵活的触发功能，成为太阳能电池测试领域的高效解决方案。

一、太阳能电池测试的挑战与需求

太阳能电池的光谱响应和量子效率测试需要采集微弱的光电流信号，并对其波长、光强等参数进行精确分析。传统测试系统往往面临以下挑战：

1、信号微弱：光电流信号通常在微安（μA）甚至纳安（nA）级别，需要高增益、低噪声的放大与采集；

2、多通道采集：需同时监测光强、电压、电流等多路信号，确保数据时序一致性；

3、动态范围广：不同波长和光强下信号差异显著，要求设备具备高分辨率和可调增益；

4、实时性要求高：快速波长扫描需高频采样能力，避免数据丢失。

USB1603数据采集卡凭借其专业性能，有效应对这些需求，为测试系统提供稳定可靠的数据支持。

二、USB1603数据采集卡的核心优势

1、高精度多通道AD采集

    16位分辨率、250kS/s采样率（总采样率，多通道共享）：精准捕获微弱光电流信号，支持单点触发采集，避免冗余数据；

    16通道模拟输入：满足多路信号（参考光强、电池电流、温度等）监测需求，提升测试效率；

    程控增益（A/B型可选）：

     A型（1/2/4/8倍）：适合常规电流信号放大；

     B型（1/10/100/1000倍）：针对纳安级微弱信号，显著提升信噪比。

2、灵活的触发与时钟控制

    外触发与外时钟支持：与单色仪、光源等设备严格触发同步，确保波长扫描与数据采集的时序对齐；

    4路16位DA输出：用于动态调节光源强度或电池偏置电压，实现闭环自动化测试。

3、多功能扩展接口

      8路数字I/O（DIO）：实现设备状态监控或外设控制（如滤光片切换）；

      2路24位脉冲计数：支持光强校准或频率信号高精度测量。

三、在光谱响应/IPCE/QE测试系统中的应用实例

1、系统架构

   典型测试系统由单色仪、标准探测器、待测太阳能电池、光源和信号调理电路组成。USB1603作为数据采集核心，负责：

   采集标准探测器的光强信号（多通道）；

   测量待测电池的光电流（测试通道）；

   通过DA输出实时调节光源稳定性；

   通过外触发信号控制单色仪波长切换时序。

2、测试流程优化

   快速扫描模式：利用250kS/s高采样率，在波长连续扫描时实时捕获数据，缩短单次测试时间；

   程控增益自适应：根据信号强度自动切换增益档位（如B型1000倍档用于弱光测试），消除手动调节误差；

   多参数校准：采集环境温度、暗电流等补偿参数，提升数据准确性。

3、实际效果

   某光伏实验室采用USB1603搭建测试系统后：

    IPCE测试重复性误差从±2%降低至±0.5%（标准测试环境下）；

   单次全波段（300–1200nm）扫描时间由10分钟缩短至3分钟；

   支持nA级弱光电流测量，扩展了钙钛矿/有机太阳能电池的低照度研究能力。

四、为什么选择新超仁达USB1603？

北京新超仁达专注数据采集领域十余年。USB1603以高性价比、低噪声设计和稳定兼容性赢得市场认可：

即插即用：支持USB2.0接口，兼容Windows/Linux系统，提供标准API驱动；

定制服务：支持硬件增益范围调整或定制化软件SDK开发；

专业支持：提供从硬件配置到系统集成的全流程技术指导。

结语

在太阳能电池技术迈向高效率、低成本的道路上，精准测试是研发与生产的基石。北京新超仁达USB1603数据采集卡以多通道高精度采集、智能增益调节和强大的控制能力，成为光谱响应/IPCE/QE测试系统的理想选择。无论是实验室研发还是产线检测，均能显著提升效率与数据可靠性，助力新能源技术创新！
